数字化工厂智慧车间MES系统总体介绍
编辑：青岛软件开发公司 发布于：2023-06-13 12:15:22
一、智慧车间MES应用介绍
支持企业生产订单（无工序）生产、工序生产和柔性产线的业务模式，支持产线执行有限产能排程，可实现三种不同作业现场数据的整合与统计。增加了与设备的集成接口，结合智慧终端、智慧看板等设备，可实现满足小批量、多品种、个性化的需求。
二、智慧车间MES应用场景

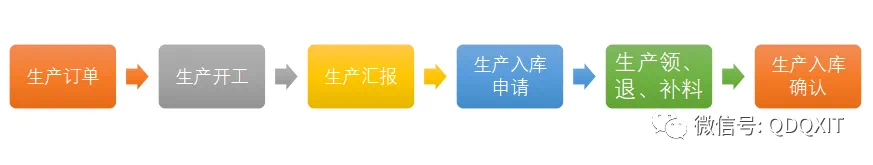

1. 生产订单无工序执行流程
支持简单的生产订单执行模式，包括：生产开工、生产汇报、产品检验、生产入库申请等业务。
在HMI设备上查阅技术图纸、安灯呼叫等，采集现场作业数据，及时、准确地反馈到金蝶云后台系统。

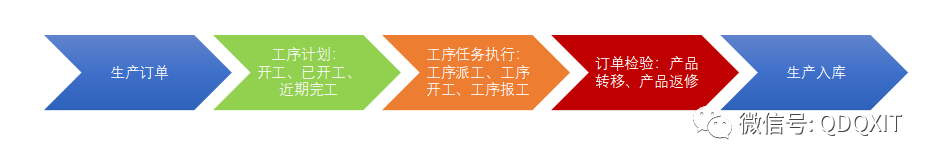

2. 生产工序执行流程
通过智慧终端进行工序任务的现场派工、开工、报工，对车间订单检验进行产品转移，产品返修，最终达成订单入库。
在HMI设备上查阅技术图纸、安灯呼叫、工序检验，录入辅助工时，可实现订单工序任务有限产能排程。

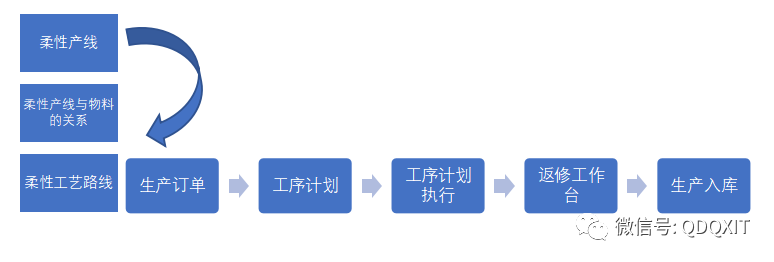

3. 柔性产线执行流程
柔性产线是智慧车间MES主要的业务模式，支持柔性产线及产线物料关系的定义、技术文档集中管理、按物料、物料组定义各种打印标签模板；
相对于传统大批量生产线具有单件流、人性化、空间利用率高等特点，更能适应小批量、多品种、个性化的生产需求。
三、智慧车间MES主要功能
通过PC端的派工平台可以实现工序计划自动分配到设备，不再只依赖于终端，使用可视化甘特图与能力负载图方式，合理分析派工任务产线登录操作工支持RFID刷卡，现场操作工在HMI设备上登录系统和产线作业。通过刷卡扫描快速获取员工信息。系统会读取用户上次登录的产线、站点、作业信息。生产现场配备扫码设备，生产单、工序计划单、派工单、汇报单等单据号条码化，物料的批号、序列号标签化，支持条码扫描快速定位生产任务进行报工操作，方便操作员快速获取、录入、汇报生产信息。生产现场用到的技术文件统一进行简单管理，如：图纸与技术文档，方便在现场智能终端上实时在线查看。在导入规范的物料编码体系的基础上，结合关键物料与工艺路线的对应关系，形成物料与成品间的装配关系，生产装备现场的数据采集与系统后台的实时校验，系统不仅可以识别各种关键零部件，还可以有效的对零部件的匹配性做出及时准确的判断，有效防止物料使用错误。现场物料条码标签打印主要用在工序转移，工序入库，包装产品，装箱等环节，通过HMI设备连接斑马标签打印机，进行实时打印标签。
产品生产过程中，通过HMI设备操作，对各加工工序过程进行检验，使用终端设备对车间现场的检验结果进行记录。过程记录俗称Checklist，记录操作工生产过程记录，进行指标项记录，确认。生产工人发现现场存在的设备、物料、安全等异常问题，或需要进行其他事项呼叫时，可通过安灯呼叫方式进行人工报警，报警时选择对应的异常处理类型，会自动发消息给对应相关人员，方便及时处理。电子看板是通过显示屏查看生产订单发料，工序进度，生产质量、生产入库、生产异常等业务进程的工具，企业可以根据自身的业务需要进行看板自定义。通过生产过程追溯表查询产品详细生产过程，关键件绑定/解绑过程，检验等信息。金蝶云星空的智慧车间MES云提供标准接口，可对接第三方APS系统。现在星空智慧车间MES云系统集成了两款APS产品，分别为兰光代理的Jobdispo系统（德国FAUSER公司研发的Jobdispo系统，是SAP公司的APS合作产品）与安达发自主研发的AX系统。
四、设备联网&OEE分析功能需要第三方软件支持
如果客户需要从生产设备上自动获取生产数据，则需要用第三方设备集成厂商支持，再通过智慧车间MES的设备联网功能，将这些生产数据上传到星空智慧车间MES系统中，计算并生成相应单据，实现OEE数据分析。
五、智慧车间会用到哪些硬件
人机交互界面，工业用平板电脑，是金蝶云星空智慧车间MES主要的应用载体。车间生产现场都通过平板电脑进行扫码、录入工作，完成日常的派工、汇报、返修、检验、报工、检验等一系列工作。在车间生产现场，HMI设备处可以配置刷卡设备，一方面方便操作员快速登录。另一方面可以在工序报工界面，实现快速绑定用户。通常是扫描枪或PDA设备，也可以用HMI设备直接扫描。主要是扫描条形码或二维码，识别条码标签上的单据、物料、批号、序列号、日期等信息。
电子看板有二部分组成，一部分是显示屏，一般是电视机，另外一部分是Windows系统的一体机。生产现场展示生产订单发料，工序进度，生产质量、生产入库、生产异常等业务进程的工具专业打印标签的一种打印设备，有大型的，也有迷你型的，目前只支持斑马牌的ZPL的打印机。HMI上直接连接的USB三色灯-即插即用，安灯呼叫时显示，可蜂鸣提醒。星空智慧车间MES支持“端、边、云”三层部署，端指系统/设备终端，包括PC、HMI平板电脑、设备；边指边缘，即雾端；云指云ERP，即金蝶云星空的部署，可以是私有云，也可以是公有云的部署。产线数据时效性强，生产线数据量大，车间生产数据保密性强，稳定性要求高的场景可以使用雾端部署。
